하나의 애플리케이션에서 세부 철도 트랙 설계 및 분석
모든 지하철, 경전철, 통근 철도 또는 고속철도 설계 프로젝트 요구 사항을 충족하는 하나의 소프트웨어 애플리케이션입니다. 선로, 역사 및 적치장의 자산 설계 및 유지 관리 시간을 절약하는 동시에 생산성을 크게 높일 수 있습니다.
OpenRail Designer란?
OpenRail Designer는 철도 네트워크 자산의 간소화된 프로젝트 납품을 위한 새롭고 포괄적인 모델링 환경을 도입합니다. 이 환경에서는 컨셉부터 시운전 및 완성에 이르기까지 설계와 시공이 통합됩니다.
- BIM 워크플로 지원
-
BIM 워크플로 진행
OpenRail Designer를 사용하면 IFC를 포함한 디지털 결과물을 쉽게 내보내 산업 BIM 워크플로를 지원할 수 있습니다. 보다 효율적이고 데이터가 풍부한 BIM을 제공하기 위해 구성 요소 속성을 포함한 항목 유형을 사용할 수 있습니다. 디지털 트윈 저작 환경에서 BIM 워크플로를 쉽게 개선하는 동시에 모든 기존 결과물 및 디지털 설계 결과물 생성을 지원합니다.
기능
- 실제 디지털 컨텍스트 추가
포인트 클라우드, 3D 현실 메시, 지형 데이터, 이미지 및 지리 공간 정보와 같은 다양한 소스에서 컨텍스트 데이터를 빠르게 수집하여 프로젝트에 실제 설정을 적용할 수 있습니다.
기존 조건을 명확하게 이해하고 설계 모델링 워크플로를 가속화하며 지리 공간 정보를 통합하여 모델이 지리 공간적으로 정확하게 배치되도록 합니다. - 팀 간 협업 간소화
팀, 위치 및 분야 간에 프로젝트 정보를 정확하고 안전하게 공유할 수 있습니다. - 설계 시각화

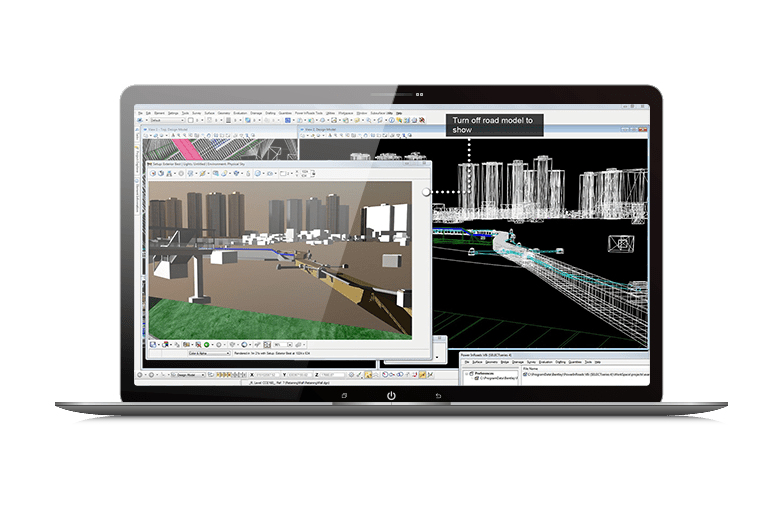

제약 조건 기반 템플릿, 상황에 맞는 직관적인 인터페이스 및 동적 3D 모델링을 통해 실시간으로 설계를 경험합니다. 모델링 워크플로 내에서 언제든지 필요에 따라 설계를 시각화합니다.
변환, 소프트웨어 또는 특별한 워크플로 과정은 필요하지 않습니다. 또한 사실적인 시각화를 대중 및 이해 관계자와 공유하여 피드백을 수집하고 대중 참여를 개선하며 프로젝트 승인을 가속화할 수 있습니다.
- 실제 디지털 컨텍스트 추가
- 철도 네트워크 설계 및 분석
-
고성능 몰입형 3D 모델링 환경에서 설계
이 소프트웨어는 철도 회랑의 즉각적이고 쌍방향의 파라메트릭 모델링을 가능하게 하는 고성능 몰입형 3D 모델링 환경을 제공합니다. 완전히 현지화된 애플리케이션으로 자산 품질을 개선하고 재작업을 줄입니다.
기능
- 레일 및 침목 배치
레일 배치 기능은 트랙 확장표 및 캔트 데이터를 사용하여 정확한 레일 좌표 및 연결부 계산을 보장합니다. 지오메트리 및 집합 위치를 기반으로 간단하고 긴 침목을 만들 수도 있습니다. - 철도 트랙 회귀 분석
회귀 분석을 사용하여 트랙 측량 데이터를 전체 정렬로 변환합니다. 전환 유형 및 캔트를 포함한 다양한 측량 데이터 유형에서 트랙에 가장 적합한 지오메트리 정렬을 판별합니다. - 레일 도면 제작 자동화
전체 프로젝트에서 일관된 다분야 문서 세트를 포함하여 고품질 도면 제작을 자동화합니다. 시트 방향으로 프로젝트의 라이브 뷰를 가져옵니다. 설계가 변경되면 시트도 변경됩니다.
시트에서 직접 편집하면 OpenRail Designer가 소스 지오메트리를 업데이트합니다. - 회랑, 신호, 배수 시스템, 지오메트리, 야적장, 역사 및 대피선 설계 및 분석
BIM 레벨 2 이상에서 요구하는 복잡한 모델링 및 파일 연합 요구 사항을 지원하는 몰입형 회랑 모델링 기능을 사용합니다. 레일 모델 내에서 신호를 구성하고 배치합니다. 레일 설계에 적절한 배수가 포함되도록 합니다. 측량, 설계 규칙 및 운영 요구 사항을 결합하여 트랙을 위한 최적의 지오메트리를 생성합니다. 사용하기 쉬운 지오메트리 기능과 포괄적인 집합소를 통해 야적장, 역사 및 대피선 설계를 생성할 수 있습니다. 규정 기반 트랙 요소를 사용하면 설계 변경에 쉽게 적응할 수 있습니다. - 공통 설계 레이아웃 재사용
토목 셀을 사용하여 표준화 되도록 보장하고 설계 품질을 높이며 공통 구성을 반복적으로 설계할 필요성을 해소합니다. 설계할 수 있다면 토목 셀이 처리할 수 있습니다. 토목 셀의 단순성이나 복잡성에는 제한이 없습니다. - 측면도 및 단면도 생성
설계 내 임의 지점에서 측면도와 단면도를 생성합니다. 설계가 동적 단면으로 수정되면 즉시 업데이트를 볼 수 있습니다. 설계 편집 내용을 반영하여 지면이 변화하는 것을 볼 수 있습니다. 지표면 특징, 회랑 구성 요소와 시공 한계 또는 배치와 같은 표기법을 포함합니다.
- 레일 및 침목 배치
BIM 워크플로 진행
OpenRail Designer를 사용하면 IFC를 포함한 디지털 결과물을 쉽게 내보내 산업 BIM 워크플로를 지원할 수 있습니다. 보다 효율적이고 데이터가 풍부한 BIM을 제공하기 위해 구성 요소 속성을 포함한 항목 유형을 사용할 수 있습니다. 디지털 트윈 저작 환경에서 BIM 워크플로를 쉽게 개선하는 동시에 모든 기존 결과물 및 디지털 설계 결과물 생성을 지원합니다.
기능
- 실제 디지털 컨텍스트 추가
포인트 클라우드, 3D 현실 메시, 지형 데이터, 이미지 및 지리 공간 정보와 같은 다양한 소스에서 컨텍스트 데이터를 빠르게 수집하여 프로젝트에 실제 설정을 적용할 수 있습니다.
기존 조건을 명확하게 이해하고 설계 모델링 워크플로를 가속화하며 지리 공간 정보를 통합하여 모델이 지리 공간적으로 정확하게 배치되도록 합니다. - 팀 간 협업 간소화
팀, 위치 및 분야 간에 프로젝트 정보를 정확하고 안전하게 공유할 수 있습니다. - 설계 시각화
제약 조건 기반 템플릿, 상황에 맞는 직관적인 인터페이스 및 동적 3D 모델링을 통해 실시간으로 설계를 경험합니다. 모델링 워크플로 내에서 언제든지 필요에 따라 설계를 시각화합니다.
변환, 소프트웨어 또는 특별한 워크플로 과정은 필요하지 않습니다. 또한 사실적인 시각화를 대중 및 이해 관계자와 공유하여 피드백을 수집하고 대중 참여를 개선하며 프로젝트 승인을 가속화할 수 있습니다.
고성능 몰입형 3D 모델링 환경에서 설계
이 소프트웨어는 철도 회랑의 즉각적이고 쌍방향의 파라메트릭 모델링을 가능하게 하는 고성능 몰입형 3D 모델링 환경을 제공합니다. 완전히 현지화된 애플리케이션으로 자산 품질을 개선하고 재작업을 줄입니다.
기능
- 레일 및 침목 배치
레일 배치 기능은 트랙 확장표 및 캔트 데이터를 사용하여 정확한 레일 좌표 및 연결부 계산을 보장합니다. 지오메트리 및 집합 위치를 기반으로 간단하고 긴 침목을 만들 수도 있습니다. - 철도 트랙 회귀 분석
회귀 분석을 사용하여 트랙 측량 데이터를 전체 정렬로 변환합니다. 전환 유형 및 캔트를 포함한 다양한 측량 데이터 유형에서 트랙에 가장 적합한 지오메트리 정렬을 판별합니다. - 레일 도면 제작 자동화
전체 프로젝트에서 일관된 다분야 문서 세트를 포함하여 고품질 도면 제작을 자동화합니다. 시트 방향으로 프로젝트의 라이브 뷰를 가져옵니다. 설계가 변경되면 시트도 변경됩니다.
시트에서 직접 편집하면 OpenRail Designer가 소스 지오메트리를 업데이트합니다. - 회랑, 신호, 배수 시스템, 지오메트리, 야적장, 역사 및 대피선 설계 및 분석
BIM 레벨 2 이상에서 요구하는 복잡한 모델링 및 파일 연합 요구 사항을 지원하는 몰입형 회랑 모델링 기능을 사용합니다. 레일 모델 내에서 신호를 구성하고 배치합니다. 레일 설계에 적절한 배수가 포함되도록 합니다. 측량, 설계 규칙 및 운영 요구 사항을 결합하여 트랙을 위한 최적의 지오메트리를 생성합니다. 사용하기 쉬운 지오메트리 기능과 포괄적인 집합소를 통해 야적장, 역사 및 대피선 설계를 생성할 수 있습니다. 규정 기반 트랙 요소를 사용하면 설계 변경에 쉽게 적응할 수 있습니다. - 공통 설계 레이아웃 재사용
토목 셀을 사용하여 표준화 되도록 보장하고 설계 품질을 높이며 공통 구성을 반복적으로 설계할 필요성을 해소합니다. 설계할 수 있다면 토목 셀이 처리할 수 있습니다. 토목 셀의 단순성이나 복잡성에는 제한이 없습니다. - 측면도 및 단면도 생성
설계 내 임의 지점에서 측면도와 단면도를 생성합니다. 설계가 동적 단면으로 수정되면 즉시 업데이트를 볼 수 있습니다. 설계 편집 내용을 반영하여 지면이 변화하는 것을 볼 수 있습니다. 지표면 특징, 회랑 구성 요소와 시공 한계 또는 배치와 같은 표기법을 포함합니다.
OpenRail Designer
- 철도 회랑 설계 및 분석
- 레일 신호 설계 및 배치
- 레일 트랙 배수 시스템 개요 제시
- 도면 제작 자동화
*가격은 지역에 따라 다릅니다. 더 많은 옵션은 라이선싱 및 구독 섹션을 참조하십시오.
사용자 후기
“벤틀리의 애플리케이션을 통해 설계 단계에서의 효율성을 높일 뿐만 아니라, 분야 간 검토 및 조정에 필요한 시간을 상당히 절약할 수 있습니다.”
— Daniela Aprea, BIM 관리자, Italferr S.p.A.
주요 사용자 사례
Network Rail 및 Jacobs
방대한 데이터, 여러 시스템 및 다분야 팀 관리
프로젝트 관련 방대한 데이터와 분야를 통합하기 위해 Network Rail은 Jacobs에게 경로 전반에 걸친 디지털 트윈 구현 작업을 위임했습니다.
Italferr S.p.A.
현대식 철도 노선 설계를 위한 데이터 통합
기존 소프트웨어로는 목표를 달성할 수 없다는 것을 깨달은 Italferr는 벤틀리 애플리케이션을 사용하여 프로젝트의 복잡한 요구 사항을 충족했습니다.
China Railway First Survey and Design Institute Group Co., Ltd.
절반의 시간으로 고속철도 완공
벤틀리 애플리케이션은 모든 분야의 기여를 간소화하여 협업 효율성을 50% 개선했습니다.
OpenRail 소프트웨어 리소스
자주 묻는 질문
야적장/역 설계, 터널, 분기기 및 스위치 배치, 가공선 전기화, 부지 개발 등과 같은 작업을 통해 크고 작은 다양한 철도 프로젝트에서 개념 또는 세부 설계를 수행합니다.
OpenRail Designer의 가격은 지역마다 다릅니다. 다양한 유형의 라이선스를 사용할 수 있지만 벤틀리의 온라인 스토어를 통해 제공되는 12개월 실무자 라이선스가 가장 일반적입니다. 온라인 스토어를 통해 구매하면 Virtuoso 서브스크립션을 받게 됩니다. 즉, 소프트웨어를 받고 "키"(토큰)를 사용하여 맞춤형 교육, 멘토링 및 컨설팅 서비스를 받을 수 있습니다.
예, 다른 토목 설계 소프트웨어와 다르게 OpenRail Designer는 철도 설계에 특화된 도구를 제공합니다. 여기에는 캔트, 분기기, 기하학 및 회귀 해석을 위한 광범위한 표준 라이브러리가 포함됩니다. 즉, 캔트와 같은 철도별 계산을 수동으로 하고 소프트웨어로 가져올 필요가 없으며 간단한 기하학으로 회귀를 배치할 수 있습니다. 철도 프로젝트에 OpenRail Designer를 사용하면 철도 프로젝트에 도로 설계 도구를 활용할 때 발생할 수 있는 오류와 생산성 손실을 제거할 수 있습니다.
예, OpenRail Designer는 상세 OLE 설계 기능을 제공하고 다양한 시스템의 유연한 설계를 허용하는 표준을 제공합니다. 파라메트릭 구성 요소 라이브러리는 OLE 장비의 3D 어셈블리를 생성하는 데 사용됩니다. 도면 제작 도구는 생산에 사용할 수 있는 평면도와 단면도를 생성합니다.
네, OpenRail Designer는 BIM 레벨 1 이상을 BIM 레벨 2 이상으로 진행을 용이하게 하는 3D 모델을 적극적으로 활용합니다. 이 애플리케이션은 선형, 표면 및 3D 메시 아티팩트를 직접 생성하고 파일에 저장하는 2D 및 3D 모델링과의 상호 운용성 및 개체 모델링을 지원하여 시장의 다른 토목 설계 도구를 능가하는 실시간 시각화를 제공합니다. 3D 모델 협업 및 i-모델을 통해 공개 정보 이동성을 보장하여 여러 벤더, 분야 및 조직의 데이터를 공유할 수 있습니다.
OpenRail Designer는 또한 설계 단계에서 보다 큰 확장성과 세부 사항을 제공하여 시공을 지원합니다. 또한, 이 애플리케이션은 포괄적인 기하학적 규칙 엔진을 제공하여 모델 업데이트 요구 사항을 해결하고 설계 의도를 전달하며 모델을 자동으로 업데이트하여 변경 사항을 요약합니다.
예, OpenRail Designer는 분야 간 데이터 통합을 보장하여 협업을 개선하고 모든 사용자가 최신 모델로 작업할 수 있도록 하는 개방형 모델링 환경을 제공합니다. 라이브 모델에서 작업하면 데이터를 쌍방향으로 사용하고 현장, 철도, 도로, 교량, 배수, 지하 유틸리티, 지질 공학 및 기타 설계 팀 간에 작업하여 프로세스 초기에 충돌을 식별하고 건설 오류 및 지연을 제거할 수 있어 위험을 완화합니다.
예, OpenRail Designer는 설계 내의 변경 사항을 관리하는 데 도움이 되도록 제작되었으며 모든 편집 및 업데이트를 반영하여 2D 및 3D 고품질 건설 결과물을 보장합니다. 단면도, 계획, 측면도, 계획 시트 등을 3D 모형에서 생성할 수 있습니다. 이 모델은 계획 시트 제작에 동적으로 연결되므로 모델에 직접 계획을 주석으로 달고 모든 프로젝트 표준이 결과물에 반영되도록 할 수 있습니다. 계약자에 대해 지정된 데이터를 쉽게 분리, 추출 및 패키징할 수 있으며, 작업 공간과 작업 세트를 통해 표준이 시행되도록 할 수 있습니다. 이 애플리케이션은 또한 시스템 제어 등급화 및 시스템 안내를 위한 Trimble, Topcon 및 Leica의 표준 형식을 출력합니다.
아니요, OpenRail Designer는 실시간으로 설계를 경험하고 3D 현장 모델을 통해 이동하고 설계에 결함이나 물리적 충돌이 있는지 육안으로 검사할 수 있도록 지원하는 3D 모델링 애플리케이션입니다. 3D QA에서 현장 기능을 모두 보고 등급화 문제, 유틸리티 충돌 및 현장 성능을 확인할 수 있습니다. 이 소프트웨어는 벤틀리 LumenRT와 완벽하게 통합되어 모델과 임팩트 높은 시각화 및 애니메이션을 생성하여 프로젝트 승인을 위해 이해 관계자와 고객에게 설계를 쉽게 전달할 수 있습니다.
처리자
Intel Pentium 기반 또는 AMD Athlon 기반 프로세서 2.0 GHz 이상.
운영 체제
Microsoft Windows 10, Windows 10 x64, Windows 8, Windows 8 x 64
메모리
최소 16GB(메모리가 더 많으면 일반적으로 성능이 더 낫습니다)
디스크 공간
최소 9GB의 사용 가능한 디스크 공간(전체 설치를 위한 5.6 GB 설치 공간 포함)
입력 장치
마우스 또는 디지타이징 태블릿(디지타이징 태블릿에는 공급업체에서 제공하는 WINTAB 드라이버 또는 벤틀리의 디지타이저 타블렛 인터페이스가 필요하며, 후자는 OpenRoads Designer 설치에 포함되어 있습니다.)
최신 시스템 요구사항은 벤틀리 커뮤니티에서 확인하시기 바랍니다.
